نحوه نامگذاری و شماره گذاری بلبرینگ‌ها

اطلاع از نحوه نامگذاری و شماره گذاری بلبرینگ‌ها به شما کمک می‌کند که مشخصات این محصولات را به طور دقیق شناسایی کرده و به این ترتیب، بتوانید قیمت انواع بلبرینگ صنعتی را برآورد کنید. در این مقاله به شما کمک می‌کنیم که با نحوه خواندن شماره فنی بلبرینگ آشنا شده و با استفاده از ساختار شماره گذاری بلبرینگ‌ها، بتوانید اطلاعات فنی مورد نیاز خود را استخراج کنید.

ساختار شماره فنی بلبرینگ

به طور کلی شماره فنی بلبرینگ، شامل حرف و عدد است؛ اما می‌توان مواردی را هم پیدا کرد که تنها از اعداد ساخته شده باشند. با استفاده از شماره فنی بلبرینگ می‌توان اطلاعات زیر را به دست آورد:

نوع بلبرینگ
اندازه آن شامل قطر داخلی و خارجی یا عرض بلبرینگ
نوع آب بند
وجود یا عدم وجود خار
کلاس ظرفیت بار
سری طراحی
نوع قفسه
کلاس دقت یا تلرانس
لقی داخلی

علاوه بر این، بلبرینگ‌ها معمولا دارای پیشوند و پسوند هم هستند که با توجه به سازنده آن تعیین می‌شوند. این پیشوندها یا پسوندها می‌توانند تعیین کننده برخی ویژگی‌های خاص مانند جفت شدگی، نوع پوشش، روانکاری، پیش بار یا عملیات حرارتی هم باشند. برای درک بهتر شماره فنی بلبرینگ یا نحوه شماره گذاری آن بهتر است از کاتالوگ شرکت کمک بگیرید؛ برای مثال در زمان خرید بلبرینگ kg باید به استاندارد این برند توجه داشته باشید تا بتوانید کد را توصیف کنید. با این حال، بسیاری از برندها، از ساختار زیر پشتیبانی می‌کنند:

پیشوند بلبرینگ که معمولا اختیاری است و مواد خاص، ویژگی‌های اختصاصی یا عملیات ویژه در ساخت را نشان می‌دهد.
کد پایه که بخش حرفی و عددی شماره فنی است و می‌تواند نشاندهنده نوع بلبرینگ، سری و اندازه محور بوده و جزء اصلی شماره به شمار می‌رود. در این بخش، اولین رقم یا حرف، نوع بلبرینگ را مشخص کرده و دو رقم بعدی نشاندهنده سری ابعادی بر اساس استاندارد ISO است. سپس علائم اختصاری برای نوع بلبرینگ قرار گرفته و دو رقم پایانی، یک پنجم قطر داخلی را بر حسب میلی‌متر نشان می‌دهند.
پسوند بلبرینگ که اختیاری بوده و یک سری اطلاعات اضافی مانند نوع آب بند، لقی داخلی، نوع قفسه، نوع روانکاری و جزییات عملیاتی را نشان می‌دهد.

تفاوت برندها در نحوه نامگذاری بلبرینگ

یکی از موارد مهمی که در زمان بررسی لیست قیمت بلبرینگ koyo یا دیگر برندها مطرح باید در نظر داشته باشید، تفاوت در شیوه نامگذاری محصولات این برندها است. معمولا همه برندها از استاندارد ISO برای نامگذاری بلبرینگ‌های خود استفاده می‌کنند اما تفاوت‌های جزئی در میان آنها وجود دارد.

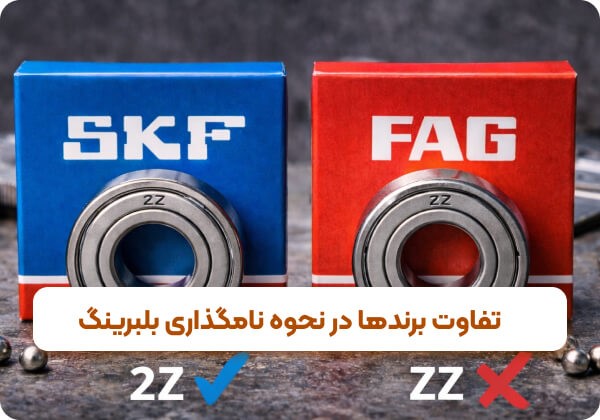

برای مثال برند اس کا اف برای آب بند فلزی دو طرفه از علامت اختصاری 2Z استفاده می‌کند؛ اما این علامت برای بلبرینگ FAG، به صورت ZZ نشان داده می‌شود. به همین دلیل توصیه می‌کنیم در زمان خرید انواع بلبرینگ، حتما کاتالوگ سازنده را مطالعه فرمایید.

پیشوندهای بلبرینگ

برای اینکه بتوانید با نحوه شماره گذاری یا نامگذاری بلبرینگ‌ها آشنا شوید، باید پیشوندهای آن را بشناسید. علائمی که معمولا در این بخش قرار می‌گیرند، عبارتند از:

S یا W برای بلبرینگ‌های فولادی مقاوم در برابر رطوبت و مواد خورنده که در صنایع پزشکی یا غذایی به کار می‌روند.
L یا R برای بلبرینگ‌هایی با رینگ داخلی و خارجی قابل جدا شدن
AR برای بلبرینگ‌های دارای قفسه خاص
GS یا K برای رولبرینگ‌های استوانه‌ای کف گرد
F برای بلبرینگ‌های دارای فلنج بر روی رینگ خارجی

کدهای مربوط به انواع بلبرینگ

مهمترین بخش در شماره فنی بلبرینگ، کد پایه آن است که می‌تواند نوع بلبرینگ را مشخص کند. شما حتما باید به این بخش توجه ویژه داشته باشید تا بتوانید در صنایع حساسی مانند معدن یا خودروسازی، نوع درست را انتخاب کنید. معمولا با توجه به نوع بلبرینگ از اعداد و حروف مختلفی در این بخش استفاده می‌شود که در ادامه به بررسی آن پرداخته‌ایم:

بلبرینگ‌های شیار عمیق با کدهای 6 و سری استاندارد 60xx، 62xx، 63xx و 64xx برای بارهای شعاعی و محوری
بلبرینگ‌های تماس زاویه ای تک ردیفه با کدهای 7 و استاندارد 70xx، 72xx و 73xx برای تحمل بارهای ترکیبی و سرعت بالا
بلبرینگ‌های تماس زاویه ای دو ردیفه با کدهای 32 و 33 برای بارهای سنگین و ناهمترازی جزئی
رولبرینگ‌های استوانه ای با کدهای N، NUP، NJ و NU برای بارهای شعاعی سنگین
رولبرینگ‌های مخروطی با کدهای 302، 303، 320 و 322 برای تحمل همزمان بارهای شعاعی و محوری در تجهیزات سنگین
رولبرینگ‌های کروی با کدهای 222، 223، 230 و 231 برای بارهای بسیار سنگین با ناهمترازی زیاد
بلبرینگ‎های کف گرد با کدهای 511، 512 و 513 برای بارهای محوری خالص و بارهای عمودی
بلبرینگ‌های خود تنظیم با مدهای 10-130، 139، 12، 13، 112، 22 و 23

نحوه محاسبه قطر داخلی بلبرینگ از روی شماره فنی

معمولا دو رقم نهایی شماره فنی بلبرینگ، مربوط به اندازه قطر داخلی است. برای اینکه بتوان قطر داخلی را از روی این عدد محاسبه کرد، باید آن را در 5 ضرب کنید. برای مثال عدد 05 قطر 25 میلی‌متر را نشان می‌دهد. اما استثناهایی هم در این امر وجود دارند که عبارتند از:

کد 00 برای 10 میلی متر
کد 02 برای 15 میلی متر
کد 01 برای 12 میلی متر
کد 03 برای 17 میلی متر

پسوندهای بلبرینگ

همانند پیشوندها، وجود پسوندها هم در شماره فنی بلبرینگ اختیاری است؛ اما می‌تواند حاوی اطلاعات زیادی درباره محصول باشد. در ادامه برخی از مهمترین پسوندها را مورد بررسی قرار داده‌ایم:

پسوندهای مربوط به آب بند بلبرینگ

آب بند بلبرینگ بخشی است که مانع از ورود گرد و غبار یا آلودگی به این وسیله می‌شود و به دو صورت فلزی یا پلاستیکی مورد استفاده قرار می‌گیرد. اگر بلبرینگ تنها از یک طرف آب بندی شده و از جنس فلز باشد، با علامت Z در پسوند مواجه هستیم؛ اما برای آب بندی دو طرفه، این علامت به صورت ZZ یا 2Z نمایش داده می‌شود. بلبرینگ آب بندی شده با پلاستیک از یک طرف، دارای علامت RS بوده و از دو طرف، علامت 2RS را دارد.

پسوندهای مربوط به قفسه بلبرینگ

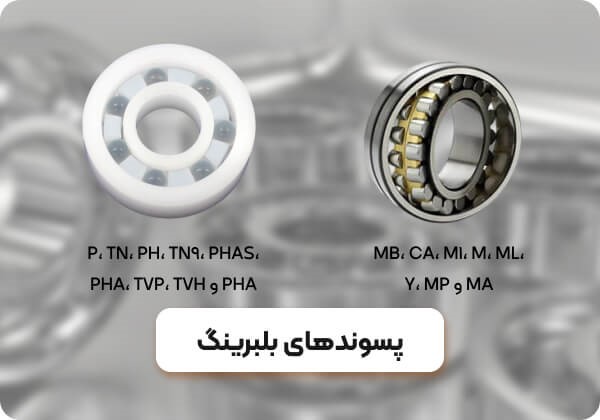

قفسه بلبرینگ نوعی نگهدارنده عناصر غلتان است که از افتادن آنها جلوگیری می‌کند. در صورتی که در بخش پسوندها، هیچ علامتی برای قفسه وجود نداشته باشد، یعنی بلبرینگ دارای قفسه فولادی است؛ البته این قفسه با پسوندهای C، JP و JN هم نشان داده می‌شود. بلبرینگ‌های بدون قفسه دارای پسوند V بوده و برای قفسه‌های برنجی از پسوندهای MB، CA، M1، M، ML، Y، MP و MA استفاده می‌شود. قفسه‌های پلاستیکی و پلی آمیدی هم دارای پسوندهای مختلفی هستند که P، TN، PH، TN9، PHAS، PHA، TVP، TVH و PHA از رایجترین آنها به شمار می‌روند.

کلاس دقت بلبرینگ

بخش مهم دیگری از پسوندهای بلبرینگ مربوط به کلاس دقت آنهاست. معمولا از علامت P برای بلبرینگ‌هایی با کلاس دقتی خاص استفاده می‌شود که استاندارد تولید آن را نشان می‌دهد. برای مثال پسوندهای P4، P5 و P6 به ترتیب نشاندهنده این هستند که بلبرینگ بر اساس استاندارد ISO Class 4، Class 5 و Class 6 ساخته شده است. همچنین بلبرینگ‌های دارای پسوند EP برای کاربردهای خاص طراحی شده و SP و UP دارای دقت ابعادی و چرخشی متفاوتی هستند.

کلاس لقی بلبرینگ

یکی دیگر از اطلاعاتی که با استفاده از پسوند شماره فنی بلبرینگ به دست می‌آید، کلاس لقی آن است. به طور کلی بلبرینگ‌ها دارای دو نوع لقی هستند و نوع استاندارد آنها، بدون پسوند یا با پسوند C0 و CN استفاده می‌شود. پسوندهای C1، C2، C3، C4 و C5 کلاس لقی بلبرینگ را نشان می‌دهند که به ترتیب از کمترین به بیشتری لقی نوشته شده‌اند.

نحوه نصب بلبرینگ

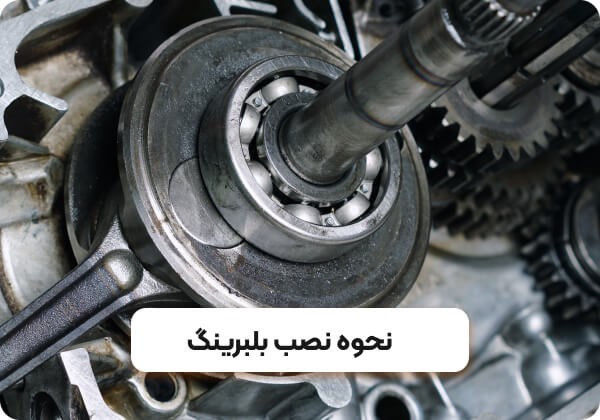

با استفاده از پسوند شماره فنی در بلبرینگ‌های تماس زاویه ای و رولبرینگ‌های مخروطی، می‌توان نحوه نصب آن را هم استخراج کرد. اگر پسوندهای TD یا DT را مشاهده کردید، باید بلبرینگ را پشت سر هم نصب کنید. پسوندهای FTF و DF برای نصب روبرو بوده و BTB و DB نصب پشت به پشت را نشان می‌دهند.

سایر پسوندهای بلبرینگ

در شماره فنی بلبرینگ، می‌توان از پسوندهای دیگری هم استفاده کرد که برخی از آنها عبارتند از:

پسوندهای L138 یا MT33 یا GA14 برای نشان داده نوع روان کننده
N، NR برای نشان دادن جای خار
HA و HB برای نشان دادن نوع رینگ خارجی و داخلی یا شیوه سخت کاری آنها
K برای نشان دادن نوع سوراخ مخروطی

سخن پایانی
در این مقاله به بررسی کامل شماره فنی بلبرینگ و نحوه نامگذاری بلبرینگ‌ها پرداختیم. با مطالعه کاتالوگ بلبرینگ شما میتوانید انواع پسوندها و پیشوندها را بشناسید و اطلاعات مهمی را درباره بلبرینگ به دست آورید. اطلاع از نحوه خواندن شماره بلبرینگ، به شما برای داشتن یک خرید آگاهانه کمک خواهد کرد.
